[Báo cáo Kỹ thuật] Đánh bay cáu cặn Calcium Carbonate lò Clinker: Case study vận hành tổ hợp bơm HPP ESHR 38/600

• Đơn vị thực hiện: Đội ngũ Kỹ thuật ứng dụng – THQ Technical Services
• Thiết bị cốt lõi: Đầu bơm cao áp HPP Model ESHR 38/600 (Tập đoàn P.T.C Italiana – Ý)
• Đối tượng xử lý: Cáu cặn Canxi Cacbonat ($CaCO_3$) đóng bánh bám cứng vào vách tháp trao đổi nhiệt và hệ thống lò Clinker tại nhà máy xi măng.

1. Bản chất cơ học của bài toán cáu cặn Lò Clinker

Cặn Canxi Cacbonat  bám tại khu vực lò Clinker không phải là dạng cặn vôi thông thường. Dưới tác động của nhiệt độ cực cao trong quá trình nung và bụi mịn xi măng bám dính liên tục, lớp cặn này bị “nướng” thành một cấu trúc dạng đá vôi nhân tạo, có độ cứng bề mặt và cường độ chịu nén cực cao.

Nếu dùng phương pháp đục mìn hoặc chọc thủ công bằng sào chịu nhiệt:

• Tốn từ 2 – 3 ngày dừng lò hoàn toàn để hạ nhiệt, gây tổn thất sản lượng lớn.
• Nguy cơ làm bong tróc lớp gạch chịu lửa (Refractory lining) của lò.

Giải pháp của THQ: Sử dụng dòng phản lực thủy lực áp lực cao để bẻ gãy liên kết tinh thể Carbonate ngay khi lò đang ở nhiệt độ vận hành cho phép, bóc tách mảng bám mà không gây ứng suất cơ học lên lớp gạch chịu lửa.

2. Tại sao thông số 38 Lít/phút @ 600 Bar là “Điểm ngọt thủy lực”?

Nhiều đơn vị lầm tưởng phải cần áp suất trên 1000 Bar mới trị được cặn Clinker. Thực tế, qua tính toán động năng xung kích, THQ lựa chọn model HPP ESHR 38/600 với thông số 38 lít/phút tại 600 Bar vì các lý do kỹ thuật sau:

• Áp lực 600 Bar ($60\text{ MPa}$): Vừa đủ vượt ngưỡng độ bền chịu nén của mảng bám $CaCO_3$ nung kết, tạo ra vận tốc tia nước tại đầu béc xấp xỉ $340\text{ m/s}$ (tương đương vận tốc âm thanh) để phá hủy cấu trúc cặn.
• Lưu lượng 38 Lít/phút: Đây là lưu lượng được tính toán kỹ để tránh sốc nhiệt lò. Nếu lưu lượng quá lớn (>100 lít/phút), lượng nước lạnh đi vào lò đột ngột sẽ gây nứt vỡ gạch chịu lửa và làm giảm nhiệt độ bồng đốt. 38 lít/phút đảm bảo tia nước đủ mảnh, tập trung năng lượng điểm tốt và hóa hơi nhanh sau khi cắt đứt mảng bám.

3. Tính toán cơ khí và Tích hợp Skid bơm thực tế của THQ

Để đưa đầu bơm rời ESHR 38/600 của P.T.C Italiana vào vận hành 24/7 trong môi trường đầy bụi mịn của nhà máy xi măng, THQ đã tiến hành đóng bệ (Skid Integration) theo tiêu chuẩn kỹ thuật nặng. Chi tiết cụm bơm thực tế sau khi tích hợp hoàn chỉnh được mô tả trong file

Tính toán công suất kéo trên trục:

$$P = \frac{Q \times p}{600 \times \eta}$$

• Trong đó: $Q = 38\text{ lít/phút}$, $p = 600\text{ Bar}$, hiệu suất cơ khí dòng đầu bơm ESHR đạt $\eta = 0.9$.
• Công suất trục yêu cầu: $42.2\text{ kW}$.

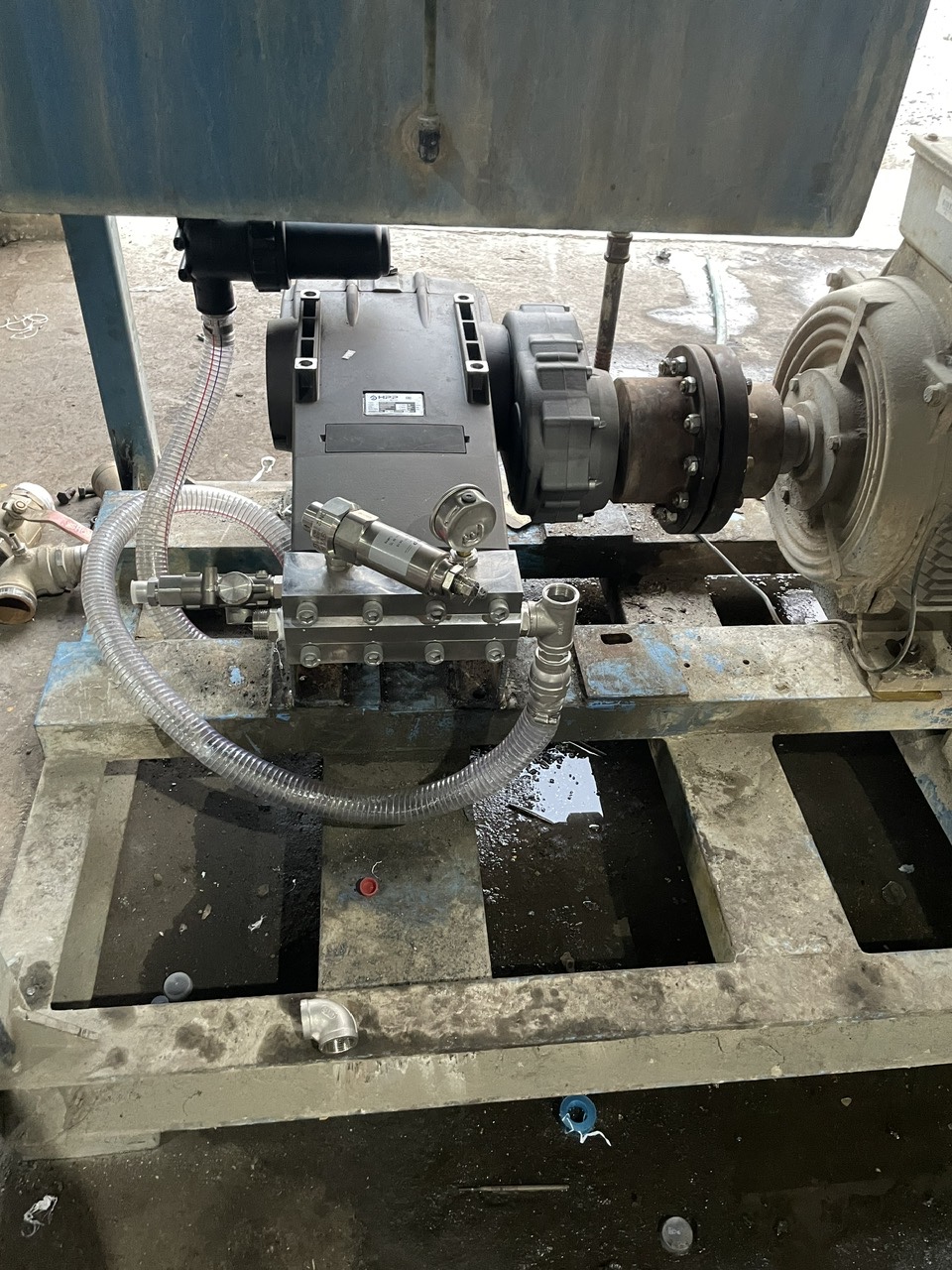

• Cấu hình thực tế từ THQ: Chúng tôi chọn Motor điện công nghiệp công suất 45 kW để tạo dải bù momen xoắn an toàn, kết nối với đầu bơm qua bộ giảm tốc mặt bích và khớp nối đàn hồi (như hiển thị ở phần bên phải của thiết bị trong file image_d5ebc1.jpg).

Hệ thống bảo vệ đầu bơm:

Nhìn vào cụm đầu sả inox của đầu bơm trong file image_d5ebc1.jpg, THQ đã tích hợp trực tiếp van an toàn cơ khí (Safety Valve) và cụm van điều áp Bypass dòng cao cấp. Do nguồn nước nhà máy xi măng thường lẫn tạp chất, THQ lắp thêm cụm lọc đĩa kép 20 micron (vỏ đen phía trên bên trái trong file image_d5ebc1.jpg) để bảo vệ phớt nước áp lực cao và piston gốm không bị cào xước.

4. Thực tế thi công và Hiệu quả vận hành tại hiện trường

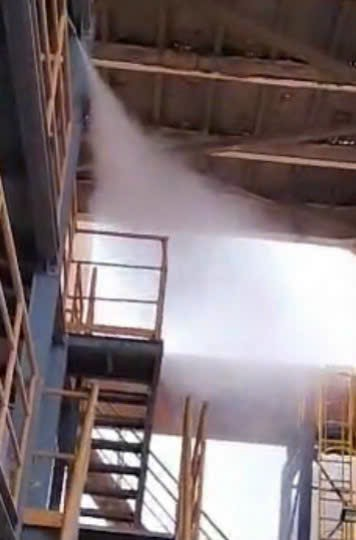

Quá trình xịt rửa trực tiếp trên các tầng tháp cao của lò Clinker được triển khai bằng súng phun áp lực cao góc tiếp cận linh hoạt. Hình ảnh thợ kỹ thuật vận hành hệ thống tại hiện trường nhà máy được thể hiện rõ trong file image_d5eb99.png.

Tia nước 600 Bar khi tiếp xúc với khu vực nhiệt độ cao tạo ra một quầng hơi nước áp lực lớn (như hình ảnh vệt phun sương mù trắng trong file image_d5eb99.png). Quá trình này tạo ra hiệu ứng nổ vi mô (Micro-explosion) cục bộ ngay tại lớp tiếp xúc giữa cặn Carbonate và vách lò, làm các mảng bám tự bong ra từng mảng lớn và rơi xuống đáy phễu thu hồi.

Chỉ số hiệu suất	Trước khi dùng HPP ESHR 38/600	Sau khi THQ bàn giao hệ thống
Thời gian xử lý cặn vòng lò	36 – 48 giờ (Phải dừng lò hạ nhiệt)	3 – 4 giờ (Xử lý trực tiếp khi lò sụt nhiệt nhẹ)
Ảnh hưởng gạch chịu lửa	Có hiện tượng nứt, mẻ do tác động lực cơ học	An toàn tuyệt đối, không ghi nhận tổn hại vách
Tình trạng sụt áp đầu bơm	Thường xuyên tụt phớt do bụi nước bẩn	Ổn định ở mức 590 – 600 Bar nhờ hệ thống lọc THQ cấu hình

Kết luận

Case study xử lý cặn $CaCO_3$ lò Clinker bằng đầu bơm HPP ESHR 38/600 khẳng định năng lực định vị giải pháp của THQ Technical Services. Chúng tôi không chỉ bán thiết bị thương mại của hãng P.T.C Italiana, mà mang đến một cụm thiết bị được tính toán thủy lực chính xác, cấu hình phần cứng cơ khí tối ưu để “sống sót” và giải quyết triệt để nỗi đau của ngành công nghiệp nặng.

Ảnh lô hàng thực tế vận chuyển về Kho THQ
