Trong ngành dầu khí, hóa chất và năng lượng, thử áp suất bằng thủy tĩnh (thử áp bằng nước) là bước quan trọng để kiểm tra độ bền cơ học và độ kín của đường ống, cụm thiết bị hợp bộ (skid), bình chịu áp lực hoặc hệ thống công nghệ trước khi đưa vào vận hành. Về nguyên tắc, hệ thống sẽ được nạp đầy nước hoặc chất lỏng phù hợp, xả hết khí tồn dư, tăng áp theo đúng quy trình, duy trì áp suất trong thời gian quy định và theo dõi sát sao tình trạng rò rỉ, sự biến động áp suất, nhiệt độ cũng như các biến dạng bất thường.

Thời gian giữ áp và áp suất thử không được áp đặt theo một con số cố định. Các thông số này phụ thuộc vào tiêu chuẩn thiết kế, yêu cầu kỹ thuật của dự án, loại tuyến ống và quy định của chủ đầu tư. Ví dụ, quy định đối với một số tuyến ống dẫn chất lỏng nguy hiểm yêu cầu duy trì áp suất tối thiểu trong 4 giờ ở mức 125% áp suất vận hành tối đa, và có thể thêm 4 giờ ở mức 110% nếu không thể quan sát trực tiếp vết rò rỉ. Đối với một số tuyến ống dẫn khí áp suất cao, thời gian giữ áp có thể kéo dài 8 giờ hoặc hơn tùy thuộc vào từng trường hợp cụ thể. Do đó, trước khi lựa chọn bơm thử áp thủy tĩnh, cần xác định rõ bộ tiêu chuẩn áp dụng như ASME, API hay yêu cầu riêng của chủ đầu tư thay vì chỉ chọn máy dựa trên áp suất định danh.

Áp Suất Hay Lưu Lượng Quan Trọng Hơn?

Cả hai thông số đều quan trọng, nhưng đóng vai trò khác nhau.

Áp suất quyết định giới hạn thử nghiệm của hệ thống. Áp suất thử thường được tính toán theo tiêu chuẩn áp dụng hoặc yêu cầu kỹ thuật của dự án, có tính đến áp suất thiết kế, áp suất vận hành tối đa, nhiệt độ, cao độ tuyến ống và giới hạn ứng suất cho phép của vật liệu.

Lưu lượng quyết định tốc độ nạp đầy, thời gian xả khí, thời gian nâng áp và khả năng kiểm soát quá trình tăng áp. Đối với các tuyến ống có thể tích tích tụ lớn, nếu chỉ sử dụng bơm siêu cao áp với lưu lượng thấp sẽ khiến thời gian nạp đầy bị kéo dài, gây lãng phí nhân công và không tối ưu chi phí vận hành. Trong nhiều dự án, phương án kỹ thuật hợp lý là kết hợp sử dụng bơm lưu lượng lớn áp suất thấp cho giai đoạn nạp đầy/súc rửa, sau đó chuyển sang bơm cao áp có lưu lượng phù hợp cho giai đoạn tăng áp và giữ áp.

Không được hiểu sai rằng “dùng bơm lưu lượng lớn để bù áp liên tục” trong giai đoạn duy trì thử áp. Nếu có thực hiện bù nước trong thời gian giữ áp, lượng nước bù bắt buộc phải được kiểm soát, ghi chép nhật ký đầy đủ và phải nằm trong quy trình được phê duyệt, bởi việc bù áp không kiểm soát có thể làm che giấu các điểm rò rỉ trên hệ thống.

Các Dữ Liệu Cần Có Trước Khi Chọn Bơm Hydrotest

Để chọn đúng thiết bị, kỹ sư cần tối thiểu các thông tin sau:

• Tiêu chuẩn áp dụng: ASME B31.3, B31.4, B31.8, API hoặc quy chuẩn kỹ thuật riêng của dự án.

• Áp suất thử yêu cầu tại vị trí cao nhất và vị trí thấp nhất của tuyến ống.

• Đường kính, chiều dài, cấp chiều dày ống (schedule) và tổng thể tích nước cần nạp đầy.

• Cao độ tuyến ống và vị trí lắp đặt đồng hồ đo áp suất.

• Thời gian dự kiến cho giai đoạn nạp đầy và giai đoạn tăng áp.

• Yêu cầu ghi chép dữ liệu: biểu đồ tự ghi áp suất, bộ ghi dữ liệu kỹ thuật số, thiết bị theo dõi và lưu nhật ký nhiệt độ.

• Loại nguồn động lực: điện 3 pha, động cơ diesel, bộ nguồn thủy lực hoặc cụm trạm bơm thiết kế theo yêu cầu (custom skid).

• Phân vùng cháy nổ/nguy hiểm: khu vực an toàn (non-hazardous), Vùng 2 (Zone 2), Vùng 1 (Zone 1) hoặc yêu cầu chứng nhận phòng chống cháy nổ ATEX/IECEx.

• Yêu cầu vật liệu phần tiếp xúc trực tiếp với môi chất: thép không gỉ (inox), đồng/mạ niken, khả năng tương thích với nước biển, hóa chất ức chế ăn mòn hoặc môi chất thử đặc biệt.

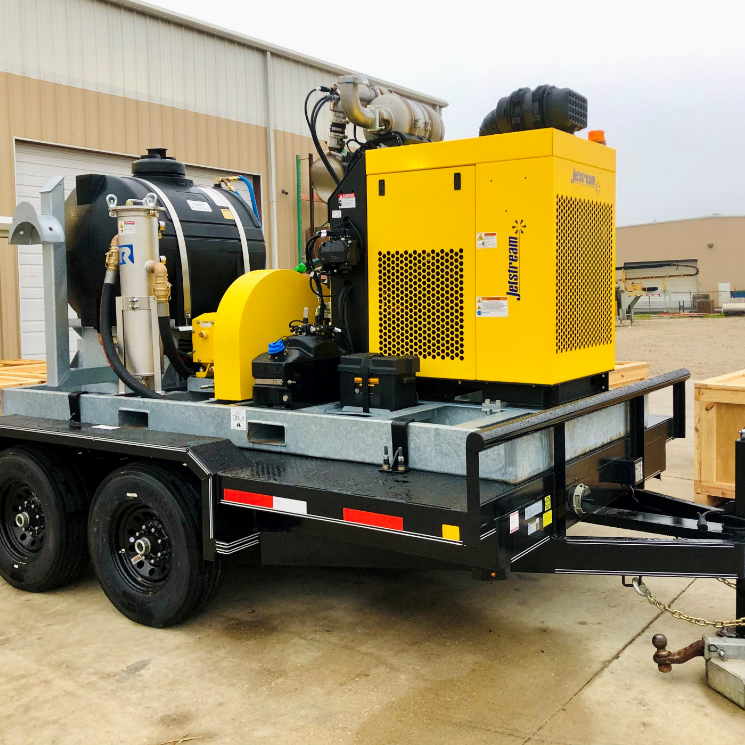

Tư Vấn Chọn Dòng Bơm Theo Datasheet P.T.C. Italiana/HPP

Không nên mặc định chọn một tổ hợp máy cụ thể cho mọi bài toán hydrotest. Theo dữ liệu công bố của PTC Waterblasting/HPP, các dòng bơm có dải áp suất và lưu lượng khác nhau, phù hợp với các nhóm yêu cầu khác nhau:

• Nhóm đến khoảng 500 bar: CH tối đa 500 bar, 31 L/min; ETH tối đa 500 bar, 45 L/min.
• Nhóm đến khoảng 600 bar: ELH/ELHR tối đa 600 bar, 70 L/min; EFH tối đa 600 bar, 68.4 L/min; ESH/ESHR tối đa 600 bar, 83.1 L/min.
• Nhóm 1000-1500 bar: EV/EVR 1000 bar, 19 L/min; EFV tối đa 1500 bar, 24 L/min; ESV/ESVR tối đa 1500 bar, 29 L/min.
• Với yêu cầu áp suất/lưu lượng rất cao hoặc hệ thống công nghiệp đặc thù, H Series có thể được xem xét trong cấu hình custom skid.

Vì vậy, đối với tuyến ống có thể tích tích tụ lớn nhưng áp suất thử ở mức trung bình, kỹ sư có thể ưu tiên chọn dòng máy có lưu lượng cao hơn trong dải 500 – 600 bar. Đối với cụm tuyến ống thử nghiệm (test pack) có áp suất thử rất cao nhưng thể tích nhỏ, các dòng bơm thuộc chuỗi EV/EFV/ESV có thể sẽ phù hợp hơn. Đối với công trình ngoài khơi (offshore), nhà máy lọc dầu hoặc khu vực có phân vùng nguy hiểm, cần kiểm tra bổ sung các chứng chỉ an toàn, vị trí đặt máy, hệ thống ngắt tự động, hệ thống phát hiện khí rò rỉ, bộ dập tia lửa mạn bô/đường thải và quy trình cấp phép làm việc (Permit To Work).

Máy động cơ diesel có lợi thế về tính cơ động khi không có nguồn điện 3 pha ổn định, nhưng không được mặc định là an toàn khi vận hành trong khu vực có nguy cơ cháy nổ (chuẩn ATEX). Động cơ đốt trong có thể trở thành nguồn phát sinh tia lửa; nếu thi công trong khu vực nguy hiểm, thiết bị bắt buộc phải được lựa chọn, lắp đặt hoặc bố trí đúng theo quy định phân vùng nguy hiểm và tiêu chuẩn an toàn của dự án.

Hạng Mục An Toàn Bắt Buộc Khi Hydrotest

Trước khi tăng áp, hệ thống bắt buộc phải được nạp đầy và xả hết khí tồn dư tại các vị trí cao nhất. Khí bị kẹt lại trong tuyến ống sẽ làm gia tăng năng lượng nén tích lũy, dẫn đến nguy cơ sự cố nguy hiểm hơn rất nhiều so với hệ thống chỉ chứa chất lỏng không nén được.

Quy trình thử áp tiêu chuẩn cần bao gồm: kiểm tra hồ sơ cụm tuyến ống thử nghiệm (test pack), kiểm tra mặt cáo/mặt đĩa chặn (blind/spade), kiểm tra đường ống mềm và khớp nối đúng áp suất định mức, lắp đặt van xả quá áp (van an toàn), lắp đồng hồ đo áp suất đã được hiệu chuẩn, tăng áp theo từng nấc, duy trì ổn định, ghi chép thông số áp suất/nhiệt độ, kiểm tra rò rỉ từ khoảng cách an toàn, và cuối cùng là xả áp có kiểm soát.

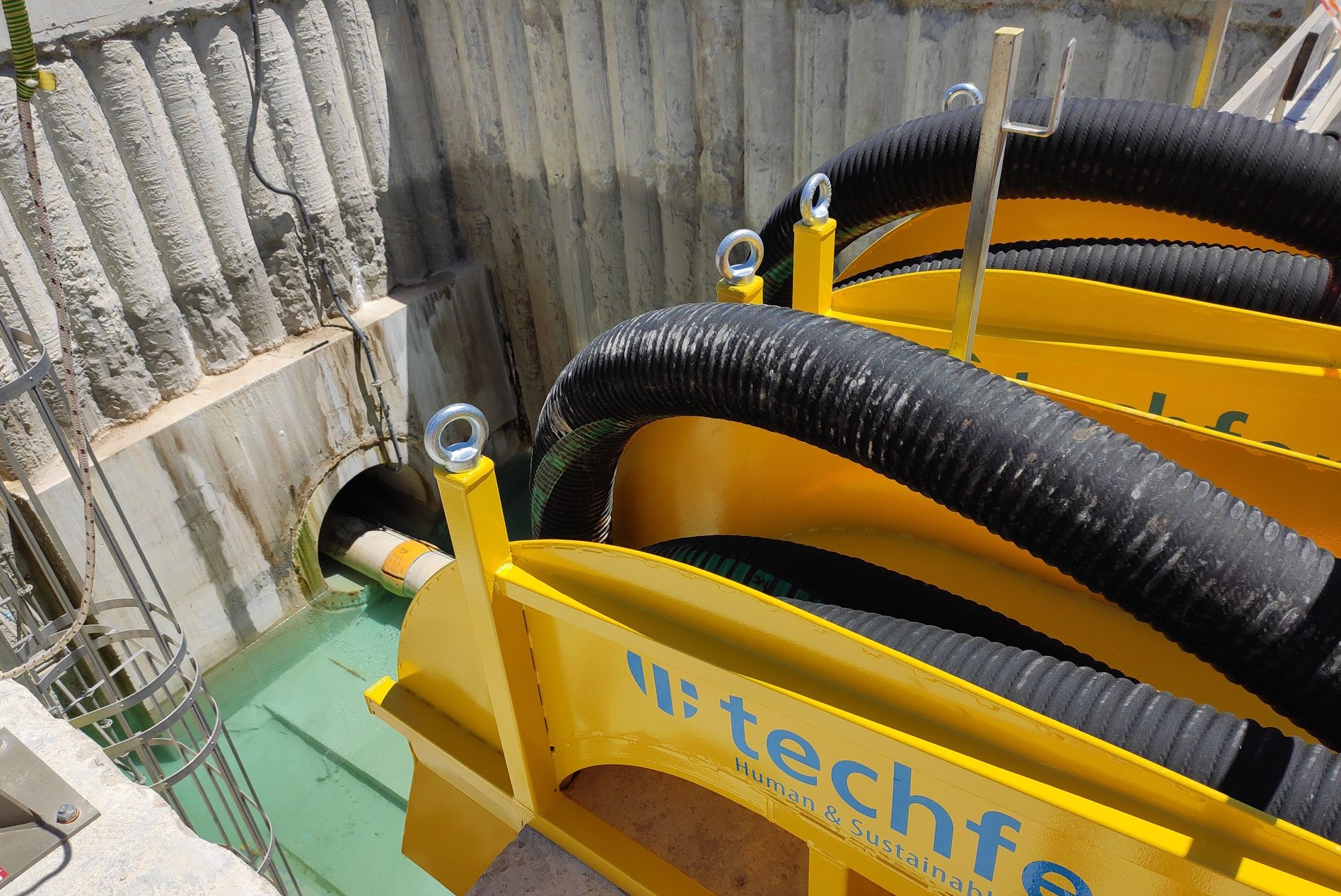

Khu vực thử áp phải thiết lập rào chắn, biển cảnh báo, kiểm soát nghiêm ngặt người không có nhiệm vụ, ưu tiên vị trí điều khiển từ xa nếu điều kiện cho phép, trang bị dây/cáp chống quật cho ống mềm cao áp, và tuyệt đối không tiến lại gần kiểm tra sát điểm rò rỉ khi hệ thống đang duy trì áp suất cao. Dòng nước áp lực cao có thể gây chấn thương đâm xuyên da nghiêm trọng ngay cả ở mức áp suất thấp hơn rất nhiều so với dải áp thử thủy tĩnh công nghiệp.

Hồ Sơ Nghiệm Thu Nên Có

Một bộ hồ sơ hydrotest đầy đủ nên bao gồm:

• Quy trình thử nghiệm (Test procedure) đã được phê duyệt.

• Bản vẽ P&ID hoặc bản vẽ phối cảnh 3D đường ống (Isometric) có đánh dấu giới hạn phạm vi thử áp.

• Danh mục thiết bị, mặt đĩa chặn (blind), van và phụ kiện nằm trong phạm vi thử nghiệm.

• Giấy chứng nhận hiệu chuẩn của đồng hồ đo áp suất / bộ ghi áp suất.

• Biểu đồ tự ghi áp suất (pressure chart) hoặc dữ liệu lưu nhật ký áp suất theo thời gian.

• Nhiệt độ môi trường, nhiệt độ môi chất thử hoặc nhiệt độ thành ống.

• Áp suất thử tối thiểu / tối đa và thời gian bắt đầu / kết thúc thử nghiệm.

• Nhật ký ghi nhận lượng nước bù (nếu có).

• Biên bản ghi nhận rò rỉ, xử lý sửa chữa và thử lại (retest) nếu phát sinh sự cố.

• Chữ ký xác nhận trực tiếp (witness) của Kỹ sư QA/QC, đại diện Chủ đầu tư hoặc Đơn vị kiểm định độc lập (Thứ ba) nếu dự án yêu cầu.

Khuyến Nghị Từ THQ Technical Services

Để chọn đúng cấu hình hydrotest, không nên bắt đầu bằng tên model máy. Hãy bắt đầu từ yêu cầu kỹ thuật của tuyến: áp suất thử, thể tích nước, thời gian nâng áp mong muốn, phân vùng nguy hiểm, nguồn động lực và tiêu chuẩn nghiệm thu. Từ đó, THQ Technical Services có thể đối chiếu datasheet P.T.C. Italiana/HPP để tư vấn dòng bơm, power pack, phụ kiện an toàn và bộ ghi dữ liệu phù hợp cho từng dự án dầu khí, hóa chất, nhà máy hoặc offshore.

Nguồn tham khảo chính: PTC Waterblasting/HPP pump ranges, HSE GS4 Pressure Testing Safety, 49 CFR Part 192 Subpart J, 49 CFR §195.304, 49 CFR §195.310, HSE Hazardous Area Classification.
